好多电工都不太明显三相混合式步进电机接线方式，下面我们就用最通例的三相混合式步进电机接线步骤来跟各人解说，电机若何接三相电。沉dian：一台电机接线方式是接成星形还是接成三角形，应视厂家划定而进行，能够从电机铭牌上查到。三相定子绕组的首结尾是出产厂家事先设定好的，绝不成肆意颠倒。

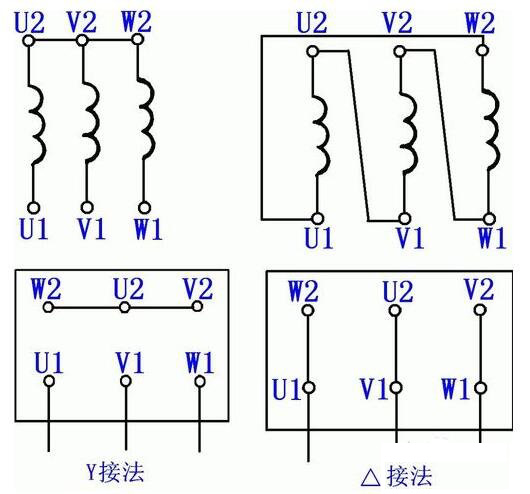

三相混合式步进电机接线图

不诠释，先直接看接线图！

现实操作星型接线

其实就是把点击线圈结尾全数接在一路。

就是把U2，v2，w2接在一路。

现实操作三角形接法

就是首尾相连，u2接w1，w2接v1，v2接u1

星型接法电机线圈通过的是220V。（电压低降低启动电流）

三角形接法电机线圈通过的是380V。

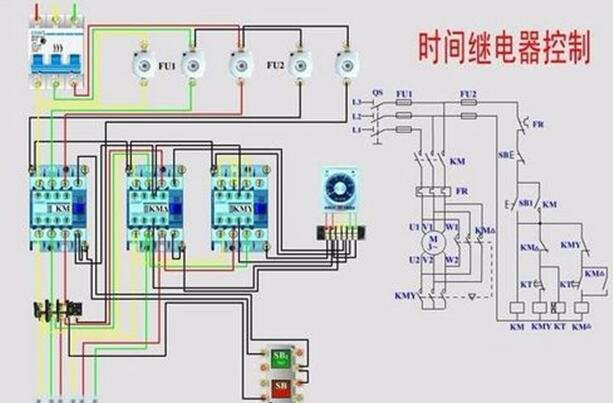

三相混合式步进电机接线图道理图：实物接线

目前，我国三相混合式步进电机功率在3KW以下的通常用星型接法，4KW及以上时，均选取三角形接法，以利宽泛选取星—三角降压起动。

三相混合式步进电机接线图：现实案例

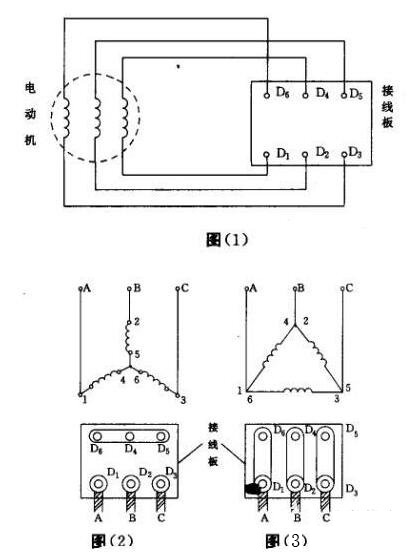

三相混合式步进电机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端 ，另一头叫结尾。划定一相绕组首端用D1暗示，结尾用D4暗示；二相绕组首端用D2暗示，结尾用D5暗示；第三相绕组首结尾别离用D3和D6来暗示。这六个引出线头 引入接线盒的接线柱上，接线柱相应标出D1～D6的象征，见图（1）。

三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的结尾并联起来， 即将D4、D5、D6三个接线柱用铜片连结在一路，而将三相绕组首端别离接入三订互换 电源，即将D1、D2、D3别离接入A、B、C相电源，如图（2）所示。

而三角形接法令是将一相绕组的首端D1与第三相绕组的结尾D6相衔接，再接入一相电源；二相绕组的首端D2与一相绕组的结尾D4相衔接，再接入二相电源；第三相绕组的首端D3与二相绕组的结尾D5相衔接，再接入第三相电源。即在接线板大将接线柱D1和D6、D2和D4、D3和D5别离用铜片衔接起来，再别离接入三相电源，如图（3）所示。

特殊情况下：要想三相定子绕组颠倒，可将三相绕组的首结尾一路颠倒，例如将三相绕组的结尾D4、D5、D6倒过来作为首端，而将D1、D2、D3作为结尾，但绝不成单独将一相绕组的首结尾颠倒，不然将产生接线谬误。若是接线盒中发 生接线谬误，或者绕组首结尾弄错，轻则电机不能正常起动，长功夫通电造成启动电流过大，电机发热严沉，影响寿命，沉则销毁电机绕组，或造成电源短路。

三相混合式步进电机盒内6线正确的衔接方式

三相混合式步进电机有三相绕组，它们互隔120°空间，别离嵌放在定子铁芯中，即两两首首或两两尾尾互隔120°空间。每一相绕组有两个出线端即一首一尾。定子绕组的衔接步骤重要有三角形联结和星形联结两种。

(1)三角形联结。就是三相绕组顺次首尾相连组成一个关合回路，如图3-23 (a)所示，在首尾衔接点上引出3根线，别离接三相电源。

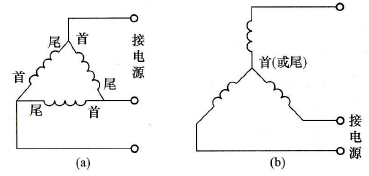

图3-23    三相混合式步进电机定子绕组的两种衔接步骤

(a)三角形联结；(b)星形联结

(2)星形联结。就是把三相绕组的3个首端或3个尾端衔接在一路，形成一个星点，另表的3个尾端或3个首端接电源，如图3-23 (b)所示。

按划定，6条引出线的头尾别离用U1、V1、W1、U2、V2、W2作为标号（旧标号头尾别离为D1、D2、D3、D4、D5、D6）。其中：

U1、U2- 一相绕组的头、尾端。

V1、V2- 二相绕组的头、尾端。

W1、W2-第三相绕组的头、尾端。

分歧字母暗示分歧相别，一样数字暗示同为头或尾。在接线盒内，三相电机的运行方式正确衔接线如图3-24所示。在检建电机时，若是6根引线上的标号已被粉碎，或沉绕电机绕组后，必须先确定6条引线的头、尾并进行标号，而后再按图3-24划定接到接线板上。

图3-24    三相混合式步进电机的运行方式接线示意图

(a)星形联结；(b)三角形联结

三相六线混合式步进电机接线电路图

重要是关于三相六线混合式步进电机的有关介绍，并着沉对三相六线混合式步进电机接线电路进行了详尽的论述。

电机

电机（英文：Electric machinery，俗称“马达”）是指凭据电磁感应定律实现电能转换或传递的一种电磁装置。电机在电路中是用字母M（旧尺度用D）暗示，它的重要作用是产生驱动转矩，作为用电器或各类机械的动力源，发电机在电路中用字母G暗示，它的重要作用是利用机械能转化为电能。

重要用处

1、伺服电机

伺服电机宽泛利用于各类节造系统中，能将输入的电压信号转换为电机轴上的机械输出量，拖动被节造元件，从而达到节造主张。

伺服电机有直流和互换之分，最早的伺服电机是通常的直流电机，在节造精度不高的情况下，才选取通常的直流电机做伺服电机。直流伺服电机从结构上讲，就是幼功率的直流电机，其励磁多选取电枢节造和磁场节造，但通常选取电枢节造。

2、步进电机

步进电机重要利用在数控机床造作领域，由于步进电机不必要A/D转换，可能直接将数字脉冲信号转化成为角位移，所以一向被以为是最梦想的数控机床执行元件。

除了在数控机床上的利用，步进电机也能够用在其他的机械上，好比作为自动送料机中的马达，作为通用的软盘驱动器的马达，也能够利用在打印机和画图仪中。

3、力矩电机

力矩电机拥有低转快和大力矩的特点。通常在纺织工业中时时使用互换力矩电机，其工作道理和结构和单相异步电机的一样。

4、开关磁阻电机

开关磁阻电机是一种新型调快电机，结构极其单一且牢固，成本低，调快机能优异，是传统节造电机强有力竞争者，拥有壮大的市场潜力。

5、无刷直流电机

无刷直流电机的机械个性和调节个性的线性度好，调快领域广，寿命长，守护方便噪声幼，不存在因电刷而引起的一系列问题，所以这种电机在节造系统中有很大的利用。

6、直流电机

直流电机拥有调快机能好、起动容易、可能载沉起动蹬着点，所以直流电机的利用依然很宽泛，尤其在可控硅直流电源出现以来。

7、异步电机

异步电机拥有结构单一，造作、使用和守护方便，运行靠得住以及质量较幼，成本较低蹬着点。异步电机重要宽泛利用于驱动机床、水泵、鼓风机、压缩机、起沉卷扬设备、矿山机械、轻工机械、农副产品加工机械等大无数工农出产机械以及家用电器和医疗器械等。

在家用电器中利用比力多，例如电扇、电冰箱、空调、吸尘器等。

8、同步电机

同步电机重要用于大型机械，如鼓风机、水泵、球磨机、压缩机、轧钢机以及幼型、微型仪器设备或者充任节造元件。其中三一样步电机是其主体。此表，还能够当调相机使用，向电网输送电感性或者电容性无功功率。

保养步骤

专业电机保养维建中xin电机保养流程：洗濯定转子--更换碳刷或其他零部件--真空F级压力浸漆--烘干--校动平衡。

1、使用环境应时时维持干燥，电机表表应维持清洁，进风口不应受尘土、纤维等故障。

2、当电机的热；ぢ叫魑，应查明故障来自电机还是超负荷或；ぷ爸谜ㄖ堤，解除故障后，方可投入运行。

3、应保障电机在运行过程中优良的光滑。通常的电机运行5000幼时左右，即应补充或更换光滑脂，运行中发现轴承过热或光滑变质时，液压实时换光滑脂。更换光滑脂时，应断根旧的光滑油，并有汽油洗净轴承及轴承盖的油槽，而后将ZL-3锂基脂填充轴承内表圈之间的空腔的1/2（对2极）及2/3（对4、6、8极）。

4、当轴承的寿命终了时，电机运行的振动及噪声将显著增大，查抄轴承的径向游隙达到下列值时，即应更换轴承。

5、拆卸电机时，从轴伸端或非伸端取出转子都能够。若是没有必要卸下电扇，还是从非轴伸端取出转子较为方便，从定子中抽出转子时，应预防败坏定子绕组或绝缘。

6、更换绕组时必须记下原绕组的大局，尺寸及匝数，线规等，当失去了这些数据时，应向造作厂索取，轻易更改原设计绕组，时时使电机某项或几项机能恶化，甚至于无法使用。

三相六线混合式步进电机接线步骤

1. 当负载对电机启动力矩无严格要求又要限度电机启动电流、电机满足380V/Δ接线前提、电机正常运行时定子绕阻接成三角形时能力选取星三角启动步骤；

2.该步骤是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅快切换）；

3.由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因而其启动力矩也只有全电压启动力矩的1/3；

4.星三角启动属降压启动，它是以就义功率为价值换取降低启动电流来实现的，所以不能一概而论以电机功率的大幼来确定是否需选取星三角启动，还要看是什么样的负载。通常在启动时负载轻、运行时负载沉的情况下可选取星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求通常是正负10%，为了使电机启动电流不合电网电压形成过大的冲击，能够选取星三角启动。通常要求在鼠笼型电机的功率超过变压器额定功率的10%时就要选取星三角启动；

5.在现实使用过程中，有时电机功率为11KW就必要星三角启动，如额定功率11KW的风机在启动时电流为7-9倍（100A左右），按正常配置的热继电器底子启动不了（关风门也没用），热继电器配太大又无法起到；さ缁淖饔，所以建议选取星三角启动。

接线步骤如下：

星形接U1，V1，W1；把U2，V2，W2短接。

三角形，U1-W2，V1U2，W1V2别离短接，电源加在形成的三角形接头上。

三相六线混合式步进电机接线电路图

三相混合式步进电机通常选取星型和三角形两种接法，通常在接线端子上有三块连片：将尾端并联为星型，将首尾串联为三角形。

三相混合式步进电机的三相绕组共有六个接线头引出来，接在接线盒的六个接线上，并标着符号D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各为一相，称为A、B、C三相绕组，如图3-2所示。

三相混合式步进电机的接线步骤有两种，一种是三角形接线，用符号“△”暗示；另一种是星形接线，用符号“Y”暗示。所谓三角形接线是把接线盒的六个接线柱中，高低两柱用金属片衔接起来后，再别离接电源，如图（a）所示。所谓星形接线是把上面三个接线柱用金属片衔接起来，下面三个接线柱再别离接电源，如图 （b）所示。

接线盒中六个线头分列示意图

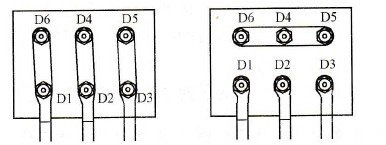

电机绕组三角形或星形接线

电机三相绕组到底是按何种方式衔接，要看铭牌表明的电压和接线方式，若是铭牌上标着电压220/3 80V，接法△／Y，批注该台电机有两种接线方式，适应两种分歧的电压。若是电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V降落到220/√3=127V，电机就会因电压太低起动不起来，如仍接受额定负载，就容易造成过载销毁。若是电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会接受380V的电压而造成定子电流增大销毁绕组。所以正确的接线方式，应能使电机在正常工作时，所接受的电源电压必须蹬宗或靠近于电机的额定电压。
